उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील, स्टेनलेस स्टील | मानक: | एएसएमई, एएसटीएम, जिस, दीन, एन |
|---|---|---|---|
| सतह का उपचार: | चित्र | ब्रांड नाम: | Authentic |
| टेकनीक: | जाली | मॉडल संख्या: | कार्बन स्टील फिटिंग |
| रंग: | काला, जस्ती, तेल | ||
| प्रमुखता देना: | 8 इंच कार्बन स्टील कोहनी,astm a234 wpb कार्बन स्टील कोहनी,जाली कोहनी astm a234 |
||

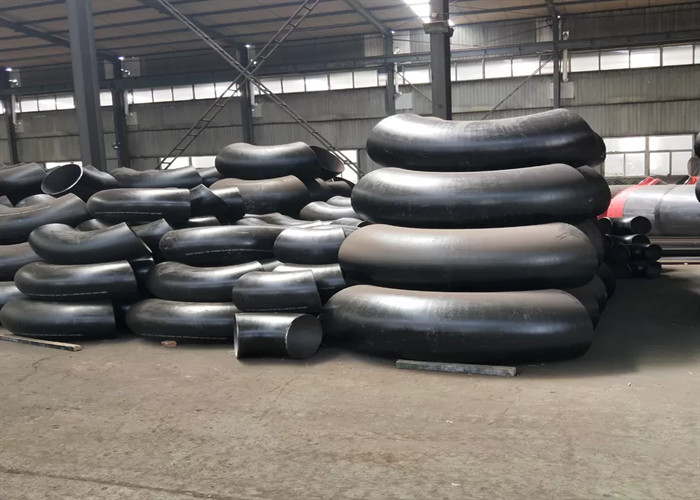

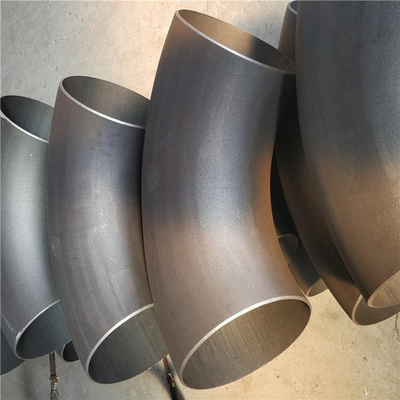

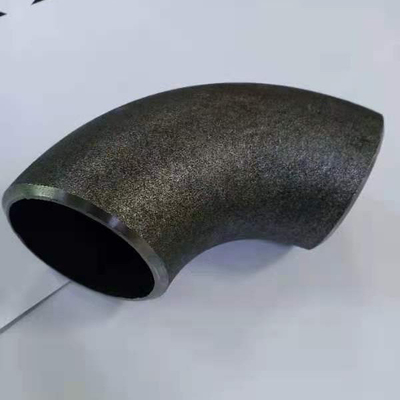

कार्बन स्टील कोहनी सीमलेस जाली एएसटीएम ए 234 डब्ल्यूपीबी कोहनी 8 इंच
टाइप :बड़े व्यास कार्बन स्टील पाइप कोहनी
त्रिज्या:लघु त्रिज्या कार्बन स्टील कोहनी
डिग्री:30.60.90 डिग्री लघु त्रिज्या कार्बन स्टील कोहनी
आवेदन पत्र:शिपबुलिंग, पेट्रोलियम, रसायन, गैस, बिजली, निर्माण, आदि
प्रोडक्ट का नाम:कोहनी
आकार:1/4" से 48" व्यास के बाहर 13.7 मिमी से 1219 मिमी
मानकएएसटीएम/एएनएसआई.बी16.9 एएसटीएम/एएनएसआई बी16.28 एएसटीएम/एएनएसआई बी16.11 एएसटीएम/एएनएसआई बी16.25बीएस1965 बीएस1640
दीन 2605 दीन2615 दीन2616 दीन2617
JIS B2311 JISB2312 JISB2313 JISB2316
आईएसओ 3419-1981 आईएसओ5251-1981
सामग्री:A234 WPB, A105, A283-D, A135-A, A53-A, A106-A, A179-C, A214-C, A192, A226, A315-B, A53-B, A106-B, A106-C, A178 -सी, ए210-ए-1, ए210-सी।
प्रमाण पत्र: एपीआई 5 एल, आईएसओ 9 001: 2008, एसजीएस, बीवी, सीसीआईसी
दीवार की मोटाई:SCH10, SCH20, SCH30, STD, SCH40, SCH60, SCH80, SCH100 SCH120, SCH160, XS, XXS
सतह का उपचार:काला पेंट, वार्निश, तेल, जस्ती;
अंकन:मानक अंकन, या आपके अनुरोध के अनुसार।अंकन विधि: सफेद पेंट स्प्रे करें
पैकेजिंग:लकड़ी के मामले और फूस
परीक्षण:रासायनिक घटक विश्लेषण, यांत्रिक गुण, तकनीकी गुण, बाहरी आकार निरीक्षण, हाइड्रोलिक परीक्षण, एक्स-रे परीक्षण।
| नाम | कार्बन स्टील बट-वेल्डिंग सीमलेस पाइप फिटिंग |
| आकार | 1/2" - 48" |
| दीवार की मोटाई | SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, |
| SCH140, SCH160, XXS | |
| परिष्करण | ब्लैक पेंटिंग, गैल्वनाइजिंग, एंटी-जंग तेल; |
| सामान | कोहनी 90°/45° L/R(S/R), समान टी, कम करने वाली टी, सांद्रिक रेड्यूसर |
| सनकी रेड्यूसर, कैप, कोहनी 180 डिग्री | |
| मानक |
अमेरिकी मानक सामग्री: कार्बन स्टील एएसटीएम A234 WPBआयाम: एएसएमई बी16.9/बी16.28 |
|
दीन मानक सामग्री: ST37.0 आयाम: DIN2605/2615/2616/2617 |
|
|
जेआईएस मानक सामग्री: जिस G3452 आयाम: जेआईएस 2311/2312 |
बट वेल्डिंग एल्बो स्टील हॉट प्रेसिंग या फोर्जिंग एल्बो से बना होता है, और इसका कनेक्शन फॉर्म एल्बो और स्टील पाइप की बट वेल्डिंग सीधे होता है।अपनी वक्रता त्रिज्या के अनुसार विभाजित कोहनी, लंबी त्रिज्या कोहनी और छोटी त्रिज्या कोहनी में विभाजित किया जा सकता है;दबाव स्तर से लगभग सत्रह तक विभाजित, और अमेरिकी मानक पाइप वही है, जो सबसे अधिक इस्तेमाल किया जाने वाला एसटीडी और एक्सएस दो है;मोड़ बिंदुओं के कोण के अनुसार, बट वेल्डिंग कोहनी के 45 डिग्री, कोहनी कोहनी 90 डिग्री और 180 डिग्री कोहनी और अन्य विभिन्न कोण हैं;सामग्री द्वारा विभाजित: कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील।
बट वेल्डेड कोहनी का वर्गीकरण:
(1) बट वेल्डेड कोहनी को वक्रता के त्रिज्या के अनुसार लंबे त्रिज्या बट वेल्डिंग कोहनी और लघु त्रिज्या बट वेल्डिंग कोहनी में विभाजित किया जा सकता है।लंबे त्रिज्या बट वेल्डेड कोहनी की वक्रता त्रिज्या पाइप के बाहरी व्यास के 1.5 गुना के बराबर है, यानी आर = 1.5 डी।छोटी त्रिज्या के साथ बट वेल्डेड कोहनी की वक्रता त्रिज्या पाइप के बाहरी व्यास के बराबर है, अर्थात आर = 1 डी।D बट वेल्डेड एल्बो का व्यास है और R वक्रता की त्रिज्या है।यदि कोई विशेष विवरण नहीं है, तो सामान्य विकल्प 1.5D कोहनी है।
(2) यदि दबाव स्तर से लगभग सत्रह में विभाजित किया जाता है, और अमेरिकी मानक पाइप समान है, तो हैं: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS, सबसे अधिक इस्तेमाल किए जाने वाले STD और XS दो में से एक।
(3) कोहनी के कोण के अनुसार, 45 डिग्री बट वेल्डिंग कोहनी, 90 डिग्री बट वेल्डिंग कोहनी और 180 डिग्री बट वेल्डिंग कोहनी और अन्य विभिन्न कोण कोहनी हैं।
(4) सामग्री: कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील।
बट वेल्डेड एल्बो कैसे बनता है?
1. विधि: उपयोग प्रकार फोर्जिंग प्रेस मशीन पाइप के अंत में होगी या भाग को बाहर निकाला जाएगा, ताकि बाहरी वेल्डेड कोहनी, आमतौर पर रोटरी स्वेजिंग मशीन, कनेक्टिंग रॉड प्रकार, रोलर प्रकार के साथ उपयोग की जा सके।
2. रोलिंग विधि: आम तौर पर खराद का धुरा के बिना, गोल किनारे के अंदर मोटी दीवार पाइप के लिए उपयुक्त।कोर को ट्यूब में रखा जाता है, और बाहरी रोलर को रोलर द्वारा गोल किनारे की मशीनिंग के लिए इस्तेमाल किया जाता है।
3. मुद्रांकन विधि: टेपर कोर के साथ पंच पर, ट्यूब के अंत को आवश्यक आकार और आकार में विस्तारित किया जाता है।
4. झुकने की विधि: आमतौर पर इस्तेमाल की जाने वाली तीन प्रकार की विधियाँ होती हैं, एक विधि जिसे स्ट्रेच विधि कहा जाता है, एक अन्य विधि जिसे स्टैम्पिंग विधि कहा जाता है, तीसरी रोलर विधि, 3 - 4 और दो, एक निश्चित रोलर, एक रोलर समायोजन, निश्चित रोलर दूरी को समायोजित करें, तैयार उत्पाद तुला पाइप है।
5.. विधि: एक को रबर ट्यूब में रखा जाता है, जिसमें ट्यूब उभार के ऊपर संपीड़न पंच होता है;एक अन्य विधि मध्य पाइप में हाइड्रोलिक उभड़ा हुआ है, सबसे अधिक के साथ नालीदार पाइप उत्पादन के आकार में पाइप ड्रम में तरल, तरल दबाव भरना यह विधि है।
आमतौर पर बट वेल्डेड एल्बो को पाइपलाइन के निर्माण स्थल पर वेल्डेड किया जाता है, जो विभिन्न प्रकार की पाइपलाइनों के विभिन्न वेल्डिंग मानकों के कारण होता है, और पाइपलाइन वेल्ड के ग्रेड के अनुसार ऑन-साइट वेल्डिंग की आवश्यकता होती है।बट वेल्ड एल्बो में वेल्ड सीम है।
कोहनी के छोटे जीवन काल के कारण वेल्ड जंग या जंग में कोहनी से बचने के लिए बाहरी वातावरण या पाइपलाइन जंग या जंग उपचार की वास्तविक स्थिति के अनुसार वेल्डिंग ऑपरेशन में कोहनी को पूरा किया जाता है।
वेल्डिंग से पहले कोहनी, विरूपण से बचने के लिए कोहनी वेल्डिंग, कोहनी के दोनों किनारों पर पूरे का समूह टाइल समाप्त होने के बाद देख रहा है, स्टेनलेस स्टील चाप प्लेट और कील के साथ प्रबलित।पारंपरिक वेल्डिंग विधियों के अनुसार आर्गन वेल्डिंग की आवश्यकता होती है, वेल्डिंग लागत और कमर के छोटे चिंराट बड़े व्यास को देखते हुए, आर्गन मुश्किल है, दो वेल्डर के अंदर और बाहर वेल्डिंग में उपरोक्त कारकों को व्यापक करता है और सममित रूप से वेल्डिंग करता है, जो आर्गन की समस्या को हल करता है, और आकार भी बहुत अच्छा है।आर्गन स्पॉट वेल्डिंग की वेल्डिंग तकनीक A022 है, और वेल्डिंग तार HOOCr21Nil0 है।निचली परत में आर्गन आर्क वेल्डिंग का उपयोग किया जाता है।वेल्डिंग ऑपरेशन से पहले, पाइप की सतह पर स्पैटर को रोकने के लिए वेल्डिंग सीम के बाएं और दाएं किनारों की 100 मिमी रेंज में चाक को ब्रश करें, और वेल्डिंग ऑपरेशन से पहले छोटे करंट को अपनाएं।मल्टीलेयर, मल्टीपास, निरंतर वेल्डिंग।कुल मिलाकर वेल्डिंग के बाद, सोल्डर जोड़ों और स्प्लैश वेल्डेड कोहनी की सतह को पूर्व वेल्डिंग समाप्त पैड, गैर-विनाशकारी परीक्षण, वेल्ड की आंतरिक और बाहरी सतह पर पॉलिश किया गया था।स्थापना स्थल पर कोहनी परिवहन के बाद, स्थापना कार्य के पीछे की साइट पर अचार बनाना और निष्क्रिय करना।
